Haupteinsatzgebiet
- Ventile
- Rußbläser
Werkstoffe
| Bauteil | Material | |
|---|---|---|
| 1 | Mutter Bolzenverlängerung | 1.4301 |
| 2 | Gehäuse | 1.4305/1.4301 |
| 3 | Federn | 1.8159 galCd |
| 4 | Gehäusedeckel | 1.4305/1.4301 |
Hinweis
Für beste Funktion und langlebige Leistungsfähigkeit immer weiße Montage Paste Antiseize zum Schmieren von Gewindegängen der Brillenbolzen verwenden.
Einbauanleitung

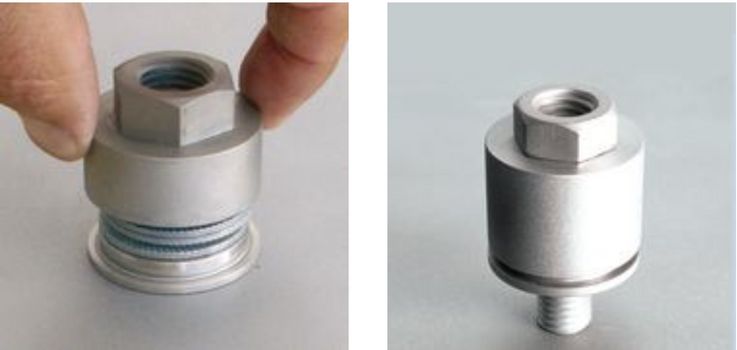

Das PROLOAD-STAT Liveloadingsystem wird einfach auf den vorhandenen Bolzen geschraubt. Die tassenähnliche Form beherbergt den unkomprimierten Federstapel und schafft in seiner Konstruktion die erforderliche Extralänge. Das System hält die gleiche Vorspannung bei Wärmeausdehnung der Ventile oder Flanschbauteile aufrecht. Der Federstapel kann nicht überpresst werden, weil die PROLOAD Gehäuseabmessung die optimale Vorspannung vorgibt.
Ein Nebeneffekt ist, dass Tellerfedern auf einer glatten Oberfläche und nicht über ein Gewinde gleiten. Der Federstapel ist gekapselt, also vor Umwelteinflüssen geschützt.
Funktionsbeschreibung

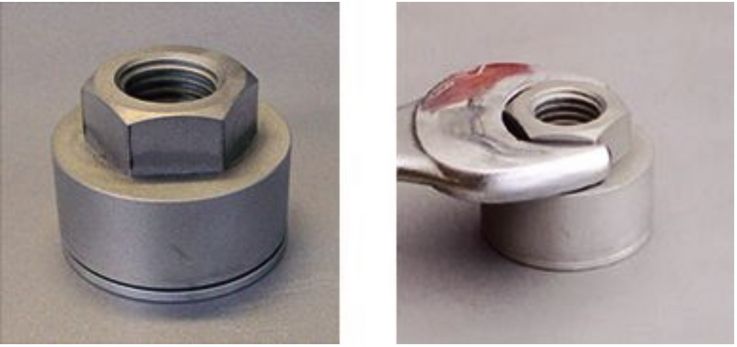

Wenn die Packung oder Flachdichtung sich im Betrieb setzt, bleibt dennoch die Vorspannung konstant. Der Setzvorgang zeigt sich durch einen schmalen Inspektionsspalt oberhalb der Abstandscheibe an. Bei Routineinspektionen wird das PROLOAD-STAT Liveloadingsystem einfach weiter unter Spannung gesetzt, bis der Spalt wieder geschlossen ist. Damit ist die optimale Vorlast und maximale Kompensationslänge des Tellerfedersatzes wieder hergestellt.
PROLOAD-STAT LiveLoading
Neue Generation mit gekapselten Tellerfedersystem und definierter Kompressionslänge
Eigenschaften
- Ein Hauptvorteil des PROLOAD-STAT Liveloadingsystem ist, dass es mit den vorhandenen Brillenbolzen arbeiten kann, also keine längeren Bolzen zur Aufnahme des Tellerfederpaketes beschafft werden müssen.
- Die Tellerfedern gleiten auf einer glatten Oberfläche und können sich nicht an Gewindegängen aufhängen.
- Federpakete sind gegenüber Umwelteinflüssen und Beschädigung in einer Hülse geschützt.
- Der Federstapel ist auf optimale Federkraft und Federweg durch eine Distanzhülse eingestellt.
- Kein Drehmomentschlüssel zur Einstellung notwendig.
- Ein Nachlassen der Kompression infolge Setzen der Packung oder Volumenverlust durch Abrieb zeigt sich als Indikator durch einen Wartungsspalt. In diesem Fall ist einfach die Sechskantmutter nachzuziehen um wieder volle Kompression einzustellen.
- PROLOAD Liveloadingsystem schützt Ventilpackungen vor mechanischer Zerstörung durch explosionsartiges Ausdehnen von verdichteten gasförmigen Produkten.
Bekanntes Problem
Der Stapel von Tellerfedern ist zu lang für die verfügbare Bolzenlänge.
Deshalb müssen oftmals neue Bolzen beschafft werden, was zeit- und kostenaufwändig ist.
Lösung
PROLOAD Live Loading
- Verbessert die Zuverlässigkeit
- Kompensiert Druckabweichungen, Vibrationen und Temperaturschwankungen
- Reduziert Instandhaltungskosten
Maße
| M in (mm) | Order-Typ | D in (mm) | H in (mm) | h1 in (mm) | SW | s in (mm) | Bolzenmitte zu Spindel min (mm) | FE (N) | ME (Nm) |
|---|---|---|---|---|---|---|---|---|---|
| M8 | L8 | 22 | 20,2 | 14,5 | 13 | 14,8 | 12 | 4.660 | 7 |
| M8 | L8HI | 22 | 20,2 | 14,5 | 13 | 14,8 | 12 | 9.256 | 14 |
| M10 | L10 | 26 | 23 | 16 | 17 | 19,6 | 14 | 4.722 | 9 |
| M10 | L10HI | 26 | 30,5 | 23,3 | 17 | 19,6 | 14 | 9.440 | 18 |
| M10 | L10Rußbläser | 26 | 30,5 | 23,3 | 17 | 19,6 | 14 | 4.722 | 9 |
| M12 | L12 | 32 | 24 | 17,2 | 19 | 21,9 | 17 | 9.346 | 20 |
| M12 | L12HI | 32 | 32 | 25,2 | 19 | 21,9 | 17 | 18.224 | 40 |
| M12 | L12Rußbläser | 32 | 32 | 25,2 | 19 | 21,9 | 17 | 9.346 | 20 |
| M14 | L14 | 38 | 28 | 18 | 22 | 25,3 | 20 | 16.254 | 48 |
| M14 | L14HI | 38 | 36 | 26 | 22 | 25,3 | 20 | 31.695 | 96 |
| M16 | L16 | 38 | 28 | 18 | 24 | 25,3 | 20 | 16.254 | 48 |
| M16 | L16HI | 38 | 36 | 26 | 24 | 25,3 | 20 | 31.695 | 96 |
| M18 | L18 | 45 | 62,5 | 47,5 | 30 | 34,5 | 23,5 | 40.258 | 136 |
| M18 | L18HI | 45 | 62,5 | 47,5 | 30 | 34,5 | 23,5 | 50.245 | 170 |
| M20 | L20 | 45 | 62,5 | 47,5 | 30 | 34,5 | 23,5 | 40.258 | 136 |
| M20 | L20HI | 45 | 62,5 | 47,5 | 30 | 34,5 | 23,5 | 50.245 | 170 |
| M22 | L22 | 60 | 60 | 39,5 | 36 | 42 | 31 | 38.530 | 144 |
| M24 | L24 | 60 | 60 | 39,5 | 36 | 42 | 31 | 38.530 | 144 |
Maße
| M in (inch) | Order-Typ | D in (inch) | H in (inch) | h1 in (inch) | SW | s in (inch) | Bolzenmitte zu Spindel min (inch) | FE (N) | ME (ftlb) |
|---|---|---|---|---|---|---|---|---|---|
| 5/16" | L5/16" | 0,87 | 0,80 | 0,57 | 1/2 | 0,58 | 0,47 | 1.048 | 5,2 |
| 5/16" | L5/16"HI | 0,87 | 0,80 | 0,57 | 1/2 | 0,58 | 0,47 | 2.081 | 10,3 |
| 3/8" | L3/8" | 1,02 | 0,91 | 0,63 | 9/16 | 0,77 | 0,55 | 1.062 | 6,6 |
| 3/8" | L3/8"HI | 1,02 | 1,20 | 0,92 | 9/16 | 0,77 | 0,55 | 2.122 | 13 |
| 3/8" | L3/8"Rußbläser | 1,02 | 1,20 | 0,92 | 9/16 | 0,77 | 0,55 | 1.062 | 6,6 |
| 7/16" | L7/16" | 1,26 | 0,94 | 0,68 | 11/16 | 0,86 | 0,86 | 2.101 | 14,8 |
| 7/16" | L7/16"HI | 1,26 | 1,26 | 0,99 | 11/16 | 0,86 | 0,86 | 4.097 | 29,5 |
| 1/2" | L1/2" | 1,26 | 0,94 | 0,68 | 3/4 | 0,86 | 0,86 | 2.101 | 14,8 |
| 1/2" | L1/2"HI | 1,26 | 1,26 | 0,99 | 3/4 | 0,86 | 0,86 | 4.097 | 29,5 |
| 1/2" | L1/2"Rußbläser | 1,26 | 1,26 | 0,99 | 3/4 | 0,86 | 0,86 | 2.101 | 14,8 |
| 9/16" | L9/16" | 1,50 | 1,10 | 0,71 | 13/16 | 1,00 | 0,79 | 3.654 | 35 |
| 9/16" | L9/16"HI | 1,50 | 1,42 | 1,02 | 13/16 | 1,00 | 0,79 | 7.125 | 71 |
| 5/8" | L5/8" | 1,50 | 1,10 | 0,71 | 15/16 | 1,00 | 0,93 | 3.654 | 35 |
| 5/8" | L5/8"HI | 1,50 | 1,42 | 1,02 | 15/16 | 1,00 | 0,93 | 7.125 | 71 |
| 3/4" | L3/4" | 1,77 | 2,46 | 1,87 | 1 1/8 | 1,36 | 0,93 | 9.050 | 100 |
| 3/4" | L3/4"HI | 1,77 | 2,46 | 1,87 | 1 1/8 | 1,36 | 0,93 | 11.295 | 125 |
| 7/8" | L7/8" | 2,36 | 2,36 | 1,56 | 1 5/16 | 1,65 | 1,22 | 8.662 | 106 |
| 1" | L1" | 2,36 | 2,36 | 1,56 | 1 1/2 | 1,65 | 1,22 | 8.662 | 106 |
