Hybridpackungen

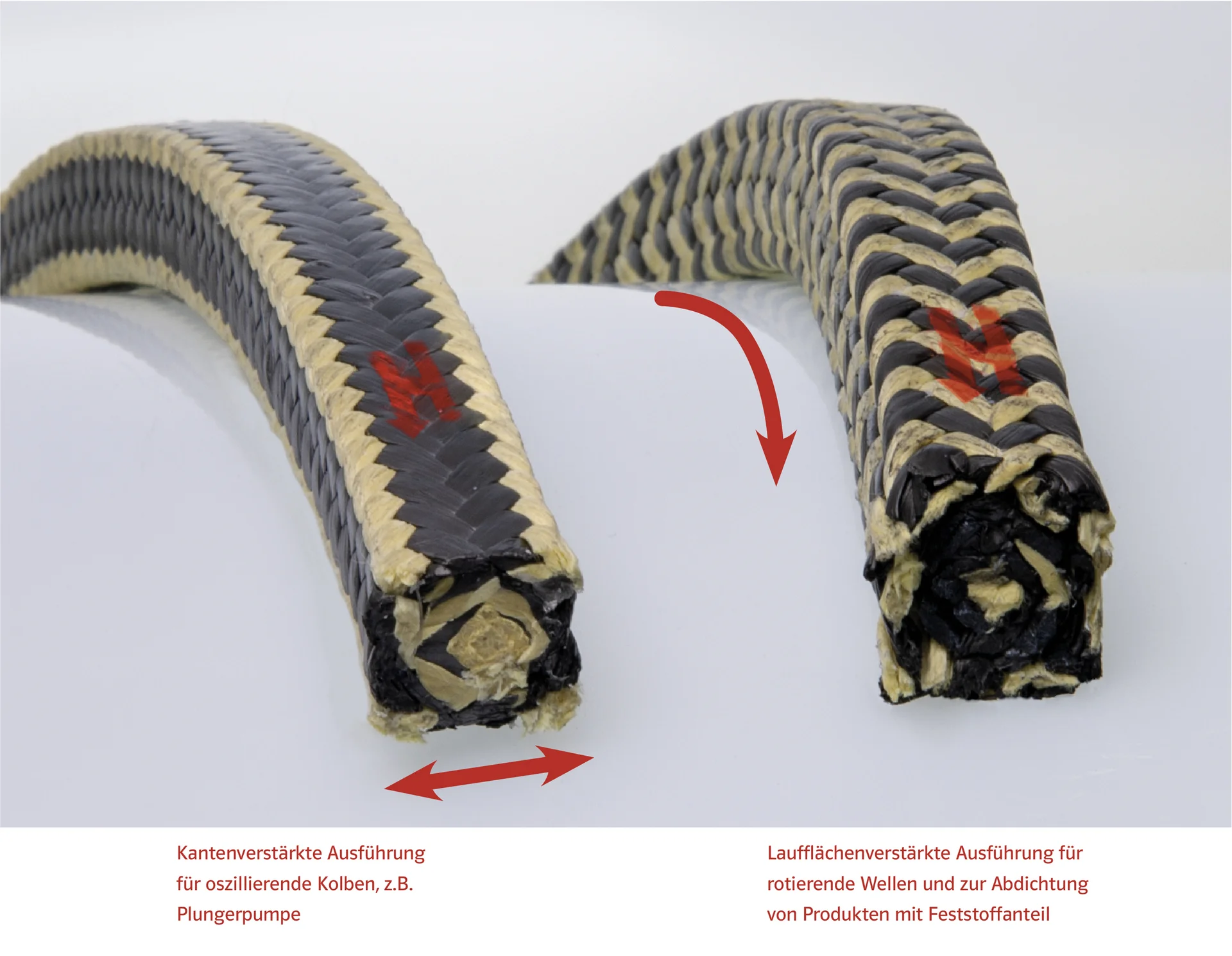

Man unterscheidet zwischen kanten- und laufflächenverstärkten Hybridpackungen. Grundsätzlich verwendet man mindestens zwei verschiedene Werkstoffe, zum Beispiel mit einer Verstärkungscharakteristik, wie sie Aramidgarne haben und grafithaltige Garne, welche die Wärmeleitfähigkeit fördern. Die Kantenverstärkung einer Packung ist sinnvoll bei Axialbewegungen des abzudichtenden Aggregates, wie man sie in Kolbenpumpen findet. Positiver Nebeneffekt der Kantenverstärkung ist, die Spaltextrusion der Packung zu vermeiden.
Die meisten Einsatzfälle für Hybrid-Pack® findet man mit rotierenden Wellen, dort bevorzugt man die Laufflächenverstärkung gegenüber einer kantenverstärkten Packung. Grund dafür ist die gleichmäßige Verteilung des Verstärkungsmaterials über die gesamte Laufbreite, was eine gemäßigte Belastung der Wellen-oberfläche mit sich bringt. Ein gewünschter Nebeneffekt der Laufflächenverstärkung ist es, Feststoffanteile eines Produktes in ihrer Dynamik, die durch Wellenrotation entstehen kann, zu stoppen und einen Abrieb einer weicheren, z.B. wärmeleitfähigen Komponente der Hybridpackung zu verhindern.
Hinweis
Packung mit dem Logo gehäuseseitig und bei rotierenden Wellen mit Pfeilmarkierung in Drehrichtung der Welle einbauen
-
Pumpenpackung
P 12 Kombi
Gleichmäßiges, reduziertes Verschleißbild auf rotierenden Wellen; Geringer Wellenverschleiß durch optimale Wärmeleitfähigkeit; Empfohlene Oberflächenhärte der Welle: HRC 45; Sichere Universalpackung bei abrasiven Medien
-
Pumpenpackung
P 17 Color
Laufflächen verstärkte Kombinationspackung mit erweitertem pH-Bereich; Bessere Wärmeableitung und mechanisch höhere Festigkeit der Packung infolge spezieller Kombiflechtung; Gleichmäßiges, reduziertes Verschleißbild auf der Welle; Oberflächenhärte HRC 35 ist ausreichend
-
Pumpenpackung
P 56 Carbomaster
Hohes Standardisierungspotenzial; Sichere Packung bei abrasiven Medien, für schnell laufende Wellen; Verschleißfest durch Laufflächenverstärkung; Reduzierter Wellenverschleiß; Empfohlene Wellenoberflächenhärte HRC45; Exzellente Wärmeleitfähigkeit; Nicht verhärtend, gute Rückstellfähigkeit, Wärmeausdehnkoeffizient ähnlich Stahl; Selbstschmierend, minimiert den Spülwasserbedarf in Pumpen
-
Sonderpackung
S 4 Hochdruck
Extrusionsicher auch bei großen Spaltweiten; Sehr formstabile, verschleißarme und wärmeleitfähige Packung; Wellenschonend / Oberflächenhärte HRC 25 empfohlen; Bei hohen Drücken sind vorgepreßte Ringe empfohlen
-
Sonderpackung
S 12K Plunger
Gute Wärmeleitfähigeit; Bauchige Flechtung ermöglicht den verschleißarmen Einsatz dieser Packungstype; Empfohlene Oberflächenhärte der Welle: HRC 50; Extrusionsresistent im höheren Druck-und Temperaturbereich; Einsatz als Vorlageringe; Gut geeignet bei abrasiven Medien
-
Sonderpackung
S 26 K Plunger weiß
Extrusionssichere, helle Universalpackung bei abrasiven Medien, die eine verstärkte Packung erfordern, verschleißfest und formstabil; Wellenoberflächenhärte HRC50 empfohlen; Keine Verunreinigung des Mediums
-
Trapezpackung
Trapez-Pack®12
Verstärkte Packung mit geringem Wellenverschleiß durch optimale Wärmeleitfähigkeit; Empfohlene Oberflächenhärte der Welle: HRC 50; Sichere Universalpackung bei abrasiven Medien; Extrusionssicher bei großen Spaltweiten; Weiterentwicklung: Gleichmäßigere Abdichtung des Stopfbuchsraums
-
Trapezpackung
Trapez-Pack®16
Hohe Querschnittsdichte und Strukturfestigkeit, elastisch und anschmiegsam ; Oberflächenhärte der Welle: HRC 25 ist ausreichend; Eine Spezialimprägnierung verhindert das Verhärten der Packung, verbessert die Gleiteigenschaft und mindert den Verschleiß; Beständig gegen Säuren und Laugen, auskristallisierende Medien
-
Trapezpackung
Trapez-Pack®18 ProStar
Geringer Reibwert und ultimative Wärmeleitfähigkeit; Empfohlene Wellenoberflächenhärte HRC 35; Bevorzugte Packung zur Abdichtung von abrasiven Produkten in Pumpen und anderen Anlagen mit drehenden Wellen; Exzellent im Einsatz bei kristallisierenden Produkten; Höchste praktische Standardisierungsmöglichkeiten
-
Trapezpackung
Trapez-Pack®31
Gute Standardisierungsmöglichkeiten; Hohe Querschnittsdichte und Kompaktheit, trotzdem elastisch und flexibel ; Gut bei aushärtenden und auskristallisierenden Medien; Gleichmäßige Verschleißreduzierung durch spezielle Laufflächenverstärkung; Sonderimprägnierung stellt sicher, dass die Packung nicht verhärtet und fördert die Anpassungsfähigkeit; Wellenoberflächenhärte von HRC 35 empfohlen; Exzellente chemische Beständigkeit
-
Trapezpackung
Trapez-Pack®63 Papermaster HS
Nicht kontaminierende Packung mit ultimativer Wärmeleitfähigkeit zur Abdichtung von abrasiven Produkten in Pumpen und anderen Anlagen mit drehenden Wellen; Empf. Wellenoberflächenhärte HRC 35; Porenfüllende Beschichtung erhöht die Kompaktheit und sichert die Packung gegen auskristallisierende Medien; W-Profil Verstärkungsgeflecht reduziert den Wellenverschleiß
-
Trapezpackung
Trapez-Pack®619
Verschleißfest durch Laufflächenverstärkung; Sehr hohe Wärmeleitfähigkeit durch Verwendung eines speziellen wärmeleitfähigen Compounds; Saubere Packung, daher keine Medienverunreinigung; Standzeitverlängerung durch mechanische Festigkeit bei guter Wärmeleitfähigkeit; Sehr wellenschonend (Oberflächenhärte der Welle HRC 25 ist ausreichend)
